水泥预制检查井生产工艺解析：从原料到成品的精细化管控

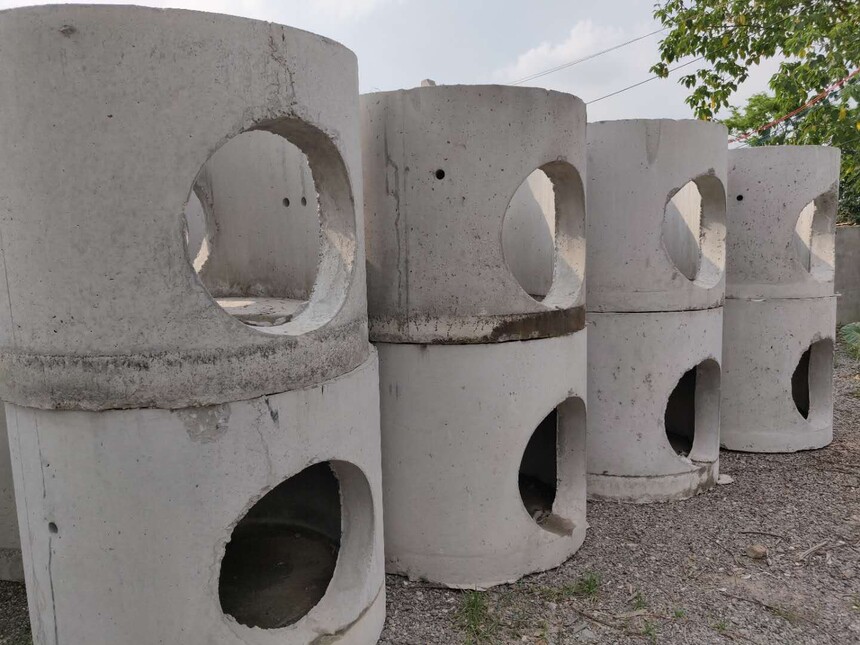

水泥预制检查井作为城市排水、排污系统的关键节点，其质量直接影响管道运行的稳定性和使用寿命。现代生产工艺通过自动化控制、模块化设计、标准化养护，实现了检查井的高效、精准制造。以下从原料配比、生产流程、质量控制三方面，解析其核心工艺。

一、原料配比：科学配方奠定性能基础

检查井需具备高强度、抗渗性、耐腐蚀性，原料配比需严格遵循以下标准：

1. 水泥：选用P·O42.5级普通硅酸盐水泥，强度达标且水化热适中，减少开裂风险；

2. 骨料：

• 粗骨料：采用5-20mm连续级配碎石，含泥量≤1%，确保混凝土密实度；

• 细骨料：中砂（细度模数2.3-3.0），泥块含量≤0.5%，提升和易性；

3. 外加剂：

• 减水剂：掺量0.8%-1.2%，降低水灰比至0.45以下，提高抗压强度；

• 防水剂：添加0.5%-1%的有机硅防水剂，增强抗渗等级至P6以上；

4. 水：使用pH值6.5-8.5的清洁水，避免杂质影响混凝土性能。

二、生产流程：模块化成型与自动化控制

1. 模具准备：
采用钢制模具，内壁抛光处理（粗糙度≤Ra6.3），确保脱模后井体表面光滑；模具分井室、井筒、爬梯孔三部分，支持快速组装与尺寸调整。

2. 混凝土制备：
使用强制式搅拌机，投料顺序为：骨料→水泥→外加剂→水，搅拌时间≥90秒，使物料充分混合，坍落度控制在120-160mm。

3. 浇筑振捣：

• 分层浇筑：每层厚度≤300mm，避免混凝土离析；

• 振动成型：插入式振捣棒配合附着式振动器，振捣时间15-20秒/层，确保密实度≥98%。

4. 预埋件安装：
在混凝土初凝前（约2-3小时），嵌入镀锌钢爬梯、防水套管等预埋件，定位误差≤2mm，防止后期开孔破坏结构。

5. 脱模与修整：
混凝土强度达15MPa（约24小时）后脱模，使用角磨机打磨毛刺，修补气孔、裂缝，确保井体外观平整。

三、养护与检测：双重保障提升耐久性

1. 蒸汽养护：
   脱模后立即送入蒸汽养护窑，分三阶段控制：

• 静停：2小时，温度20±5℃；

• 升温：3小时，速率≤15℃/h，至60℃；

• 恒温：6小时，保持60±2℃；

• 降温：2小时，速率≤10℃/h，至室温。
  此工艺使28天强度提升20%-30%，抗渗性显著增强。

2. 成品检测：

• 强度测试：每批次抽样制作3组立方体试块，28天抗压强度≥35MPa；

• 抗渗试验：井壁施加0.8MPa水压，持续24小时无渗漏；

• 尺寸检验：使用激光测距仪，井径偏差≤±5mm，井高偏差≤±10mm。

结语：通过原料精准配比、生产流程标准化、养护检测智能化，现代水泥预制检查井工艺实现了“工厂化生产、装配式安装”，单日产能可达50-100套，广泛用于市政排水、电力通信、燃气管道等领域。随着BIM技术与智能模具的应用，未来检查井生产将向个性化定制、全生命周期管理方向升级，为城市地下管网建设提供更可靠的解决方案。
