预制电力井生产工艺：模块化建造赋能电网高效部署

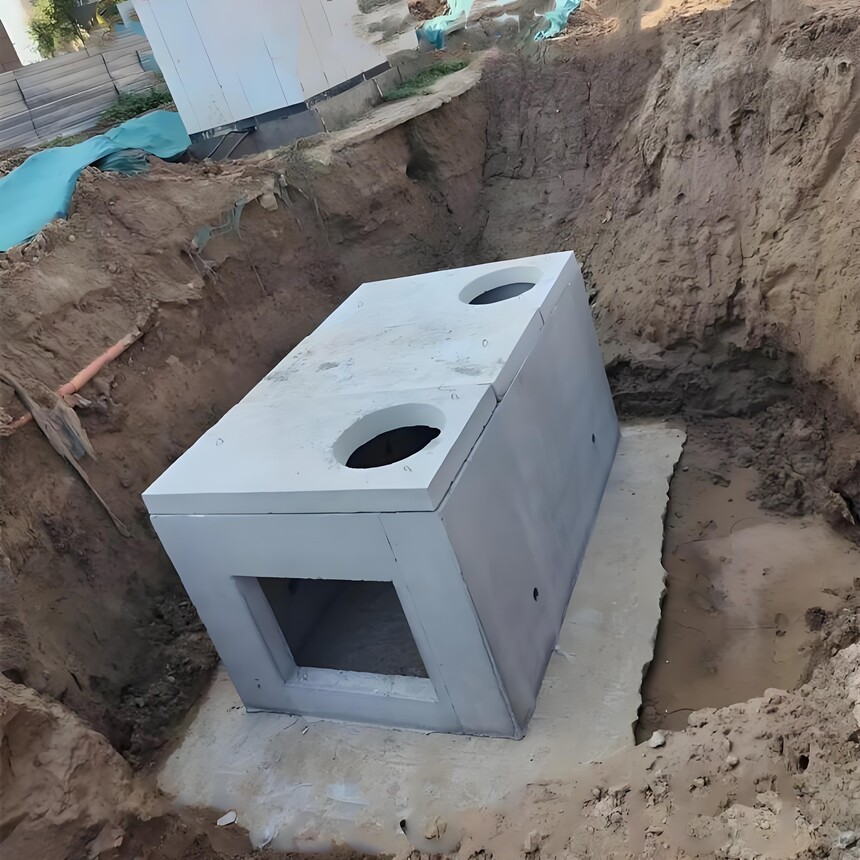

随着城市电网升级与新能源基础设施建设加速，传统现浇电力井因施工周期长、质量波动大等问题，逐渐被预制电力井取代。预制电力井采用工厂化生产、现场装配的模式，具有标准化程度高、施工效率快、环境适应性强等优势，成为现代电力工程的核心组件。其生产工艺涵盖模具设计、混凝土配比、养护成型及质量检测四大关键环节，形成了一套高精度、可控性强的制造体系。

一、模具设计与制造：精度与耐用的双重保障

模具是预制电力井的“母体”，其设计直接影响产品尺寸精度与外观质量。生产中采用钢模为主，模具内壁经数控机床精加工，表面粗糙度控制在Ra3.2μm以下，确保混凝土脱模后表面光滑无缺陷。针对不同规格电力井（如方形、圆形、异形接口），模具设计模块化，可快速更换侧板或端板，实现“一模多用”。例如，某企业开发的可调节模具，通过液压系统控制内径尺寸，适配直径1.2米至2.5米的电力井生产，减少模具开模成本40%以上。

二、混凝土配比与浇筑：强度与耐久性的核心控制

电力井需长期埋于地下，承受土壤压力、地下水侵蚀及电缆敷设冲击，因此混凝土性能至关重要。生产中采用C40-C60高强度混凝土，并添加抗裂纤维、防水剂等功能性材料：

• 抗裂纤维：按0.9kg/m³掺入聚丙烯纤维，有效抑制混凝土硬化收缩裂缝；

• 防水剂：采用硅烷浸渍技术，使混凝土吸水率降低至3%以下，延长使用寿命；

• 骨料级配：优化5-20mm连续级配碎石，减少孔隙率，提升抗压强度。
  浇筑时采用分层振捣工艺，每层厚度不超过30cm，配合附着式振捣器与插入式振捣棒联合作业，确保混凝土密实无气泡。

三、养护与脱模：效率与质量的平衡艺术

养护是混凝土强度发展的关键阶段。传统自然养护需28天，而预制厂采用蒸汽养护技术，通过智能温控系统分阶段升温：

• 静停期（2小时）：混凝土初凝，温度控制在20-30℃；

• 升温期（3小时）：每小时升温不超过15℃，最终达60-70℃；

• 恒温期（6小时）：保持温度与湿度，促进水化反应；

• 降温期（4小时）：缓慢降温至室温，避免表面开裂。
  蒸汽养护可将养护周期缩短至15小时，强度达标率提升至98%以上。脱模后，电力井需进行外观修整，使用环氧修补砂浆填补气孔，并喷涂防腐涂层增强耐候性。

四、质量检测与出厂：全流程追溯的严苛标准

每座预制电力井需通过三重检测：

1. 尺寸检测：使用激光扫描仪验证内径、壁厚偏差≤±2mm；

2. 强度测试：钻取芯样进行抗压试验，强度需达设计值110%以上；

3. 密封性试验：充气加压至0.02MPa，保压30分钟无泄漏。
   检测数据同步上传至云端管理系统，实现产品全生命周期追溯。

结语：预制电力井生产工艺通过标准化、智能化手段，将传统现场施工转化为工业级制造，不仅提升了电网建设效率，更推动了电力工程向“绿色、精益”方向转型。随着技术迭代，预制电力井将向轻量化、智能化（如集成传感器监测井内环境）升级，为新型电力系统提供更可靠的地下基础设施支撑。
